您的当前位置：首页 > 产品信息 > 力士乐丝杠 > Rexroth微型滚珠丝杠

产品名称：Rexroth微型滚珠丝杠

产品详细说明

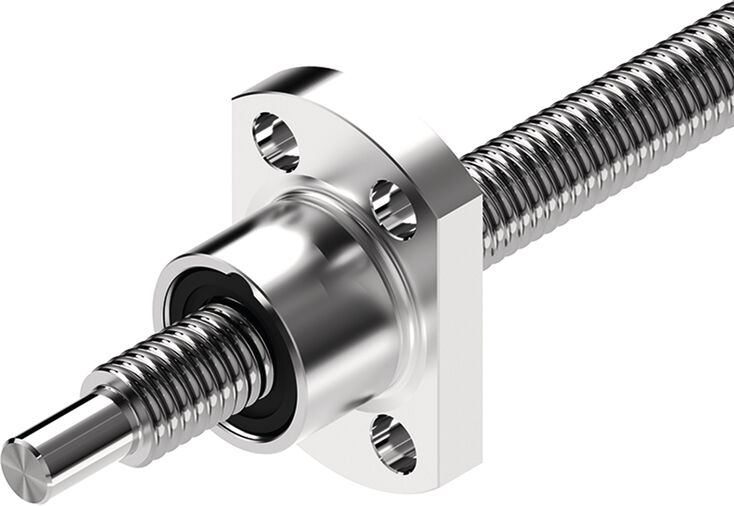

微型法兰式单螺母力士乐滚珠丝杠

力士乐连接尺寸法兰类型 B
带密封件
预紧载荷等级： C0, C00
不包含以下尺寸：8 x 2.5/5 和 12 x 5/10：预紧载荷等级 C1
公差等级：T5，T7，T9

螺母技术数据

规格	C	C₀	v_最大	质量
d₀ x P x D_w - i	N	N	m/min	kg
6 x 1R x 0,8 - 3 ¹⁾	1080 ²⁾	1030 ²⁾	6 ³⁾	0.02
6 x 2R x 0,8 - 3 ¹⁾	1070 ²⁾	1020 ²⁾	12 ³⁾	0.02
8 x 1R x 0,8 - 4 ¹⁾	1310 ²⁾	1850 ²⁾	6 ³⁾	0.035
8 x 2R x 1,2 - 4 ¹⁾	2360 ²⁾	2950 ²⁾	12 ³⁾	0.05
8 x 2,5R x 1,588 - 3	2640 ²⁾	2800 ²⁾	15 ³⁾	0.03
8 x 5R x 1,588 - 3	2500 ²⁾	2650 ²⁾	30 ³⁾	0.05
12 x 2R x 1,2 - 4 ¹⁾	2690 ²⁾	4160 ²⁾	12 ³⁾	0.055
12 x 5R x 2 - 3	4560 ²⁾	5800 ²⁾	30 ³⁾	0.075
12 x 10R x 2 - 2	3000 ²⁾	3600 ²⁾	60 ³⁾	0.085

¹⁾	仅以整套滚珠螺杆组件的形式供应。
²⁾	额定载荷仅对公差等级为 T5 的有效。对于其它公差等级，请注意校正系数 f_ac （见通用技术说明和信息，“技术数据”（技术说明））。
³⁾	请参见“特性速度 d₀• n”（见通用技术说明和信息，“技术数据”（技术说明），和“临界速度 n_cr”（见通用技术说明和信息，“项目规划说明”）

运行条件

规格	容许运行温度（最小...最大） ²⁾	容许贮藏温度（最小...最大）
d₀ x P x D_w - i	容许运行温度（最小...最大） ²⁾	容许贮藏温度（最小...最大）
6 x 1R x 0,8 - 3 ¹⁾	-10 °C ... +80 °C	-15 °C ... +80 °C
6 x 2R x 0,8 - 3 ¹⁾
8 x 1R x 0,8 - 4 ¹⁾
8 x 2R x 1,2 - 4 ¹⁾
8 x 2,5R x 1,588 - 3
8 x 5R x 1,588 - 3
12 x 2R x 1,2 - 4 ¹⁾
12 x 5R x 2 - 3
12 x 10R x 2 - 2

¹⁾	仅以整套滚珠螺杆组件的形式供应。
²⁾	滚珠螺杆组件适用于温度高达 80 °C、临时峰值 100 °C（测量螺母外壳）情况下的连续运行。

图例

符号	说明	单位
d₀	公称直径	mm
P	导程（R = 右侧）
D_w	滚珠直径	mm
i	滚珠滚道匝数
C	动态载荷容量	N
C₀	静态载荷容量	N
v_最大	最大允许转速	m/min

尺寸

¹⁾	润滑口
²⁾	法兰中心润滑口

尺寸

规格	d₁	d₂	D₁	D₄	D₅	D₆	D₇	L	L₃	L₄	L₇	L₁₄	S
d₀ x P x D_w - i			g₆
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
6 x 1R x 0,8 - 3 ¹⁾	6	5.3	12	1.5	24	18	3.4	11.6	3.5	8.1	3.5	16	-
6 x 2R x 0,8 - 3 ¹⁾								14.6		11.1	3
8 x 1R x 0,8 - 4 ¹⁾	8	7.3	16		28	22		15.5	6	9.5	3.5	19
8 x 2R x 1,2 - 4 ¹⁾		7						19.5		13.5	3
8 x 2,5R x 1,588 - 3	7.5	6.3		2				16		10
8 x 5R x 1,588 - 3				-				23.5		17.5	-		M3
12 x 2R x 1,2 - 4 ¹⁾	11.7	10.8	20	2	37	29	4.5	19	8	11	2.5	24	-
12 x 5R x 2 - 3	11.4	9.9	22					28		20	6
12 x 10R x 2 - 2								33		25	8

¹⁾	仅以整套滚珠螺杆组件的形式供应。

图例

符号	说明	单位
d₀	公称直径	mm
P	导程（R = 右侧）
D_w	滚珠直径	mm
i	滚珠滚道匝数

螺母，类别说明

类别	可用性
A	库存中 A 类部件（转到欧洲集中交付项目）始终能满足平均订购数量的需求。
B	B 类部件（对应于标准系列）不断补充库存。
C	对于 C 类部件，需要咨询交付能力相关的问题。

订购数据：

BASA

8 x 2R x 1,2

FEM-E-B - 4

00

1

1

T7

R

831K062

41K050

250

0

1
