力士乐Rexroth标准波纹管防尘罩R1..0 .0. 00
材料：聚氨酯涂层聚酯结构
尺寸 25：铝质润滑板。可使用滚珠滑块的润滑嘴。

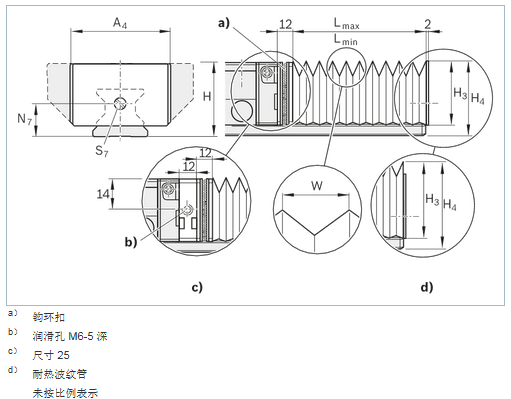

产品尺寸：

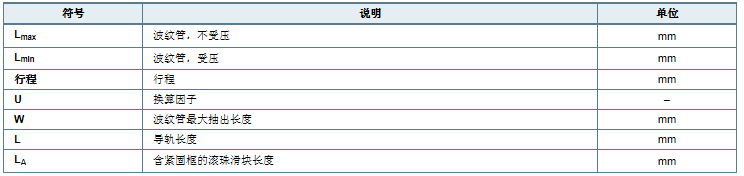

设计提示：
规格 25
L最大 =（行程 + 30 mm）U
L最小 = L最大 – 行程
折叠数 = L最大/W + 2

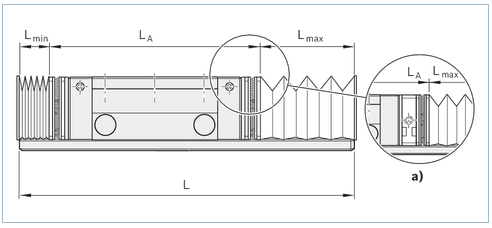

计算导轨长度
L = L最小 + L最大 + LA
Rexroth波纹管防尘罩安装说明
波纹管是预装配好的。包含了紧固螺丝。可使用滚珠滑块的润滑嘴。
对于类型 1 和类型 2，M4‑10 深，2 x 45° 的螺纹在各种情况下都必须打孔并设置在导轨的端面。
有关装配，请参见“波纹管安装说明”部分。
|
