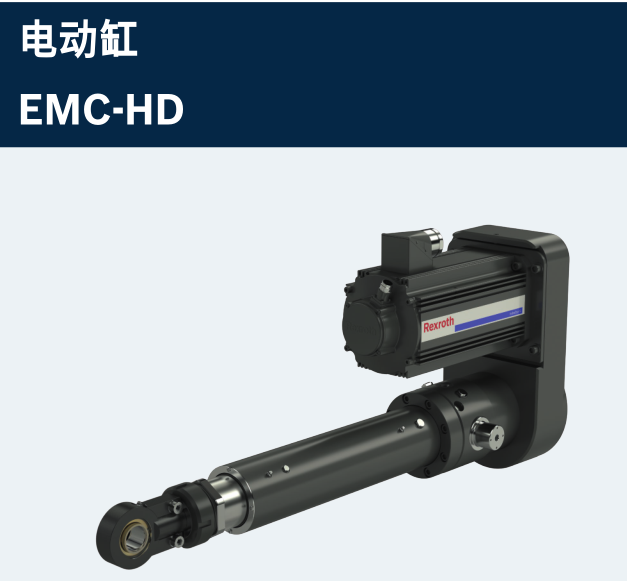

力士乐Rexroth大推力重载电动缸 EMC-HD | 产品介绍和技术数据
Bosch Rexroth AG, R999000367/2019-03
把成吨重的载荷精确到微米准确定位、以极高的工作力进行压制、压装或合模，并且能够自由设定运动曲线：力士乐新的重载型电动缸
EMC-HD 不仅拥有极高的工作力，而且同时还具有先进的控制技术的优点。
由于这种单元具有极高的刚度，因而能够完成非常精确的定位工作，而且还能达到很高的控制质量和具有很高的动态特性。用户可以把这
种产品毫无问题地结合在智能型能源管理系统当中，由此降低电能的消耗和 CO 2  的排放。
使用这种产品能够任意对力、位置和速度进行参数化，并且能够通过驱动系统随时灵活地与新的工作任务相匹配。重载型电动缸
EMC-HD 根据系统要求的动态特性和对工作力的要求通过滚珠丝杠传动系统或者行星轮丝杠传动系统来传递和转换电机的运动。高精
度的力士乐丝杠传动系统以其不同的产品规格和丝杠导程经济地覆盖了非常宽广的工作领域。力士乐以各种不同的形式向客户提供重
载型电动缸 EMC-HD，这些形式是即插即用的电动缸、纯机械轴式的电动缸，以及带有各种准确匹配的减速器、伺服电机和
IndraDrive 系列的驱动系统控制单元的成套系统。
重载型电动缸 EMC-HD 的机械系统以久经考验的行星轮丝杠传动系统或滚珠丝杠传动系统为基础，拥有大量不同的直径与导程的组合。
丝杠传动系统将旋转扭矩高效地转化为线性运动。转化时，固定在丝杠传动系统螺母上的活塞杆缩回和伸出。螺母和活塞杆的导向都设计
在缸体当中。
活塞杆与缸体之间拥有很好的密封，能够防止脏物侵入电动缸。整个电动缸完全满足了防护等级 IP 65 的要求。
可以订购带或不带防转活塞杆的电动缸 EMC-HD。集成的防转机构由活塞杆上的方形轴颈和缸体内的相应导向组成。
集成的终端缓冲在调试工作中保护机械系统免受损坏。开关可以选项订购。终端开关能够防止电动缸在运行时受到损坏。
在采用增量式编码器系统的情况下，可以提供基准开关。在需要精确测力的情况下，可以提供测力销。
电动缸 EMC-HD 仅要求很少的保养工作量。脂润滑具有极好的优点，能够保证在运行了很长的路程之后才必须对丝杠传动系统进
行补充润滑。
力士乐Rexroth大推力重载电动缸 EMC-HD结构优点
▶ 高能源效益和极低的环境负担 (没有泄漏的风险)
▶ 简单、紧凑和坚固的结构，能够节省安装空间地结合在机器方案当中，而且还可以应用在恶劣的周围环境当中
▶ 完整的组装系统，拥有很多的组合类型，在应用中具有很高的灵活性
▶ 由于采用了高精密的力士乐行星轮丝杠传动系统和滚珠丝杠传动系统，使其具有很高的定位精确性、高动态特性、大动力的驱动系统和很长的使用寿命
▶ 拥有能够进行自由编程的智能型驱动系统，并且能够实现复杂的运行曲线 (在整个工作范围内对力、位置和速度进行自由编程）

力士乐Rexroth大推力重载电动缸 EMC-HD应用领域
电动缸 EMC-HD 拥有很多方面的应用可能性。由于电动缸的特殊性能，使其在精确性、动态性能和控制特性等方面具有很多优点，因此而
能够在加工流程中在缩短节拍时间、提高灵活性和提高质量方面做出卓越的贡献。由于其紧凑的结构，使其特别适用于在安装空间受限的
场合应用。

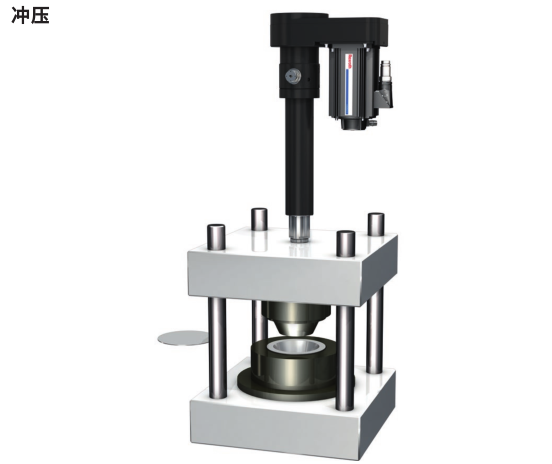

▶ 伺服冲压和成型加工
▶ 压装技术
▶ 热成型加工
▶ 注塑机和吹塑机
▶ 木材加工机械
▶ 机床
▶ 组装和搬运技术

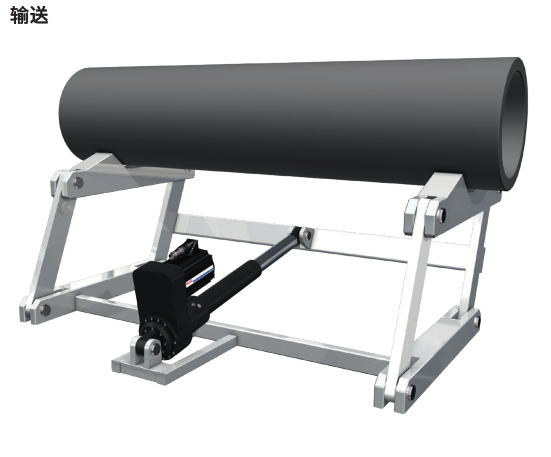

▶ 包装机和输送系统
▶ 试验台和实验室应用
▶ 模拟器
▶ 特殊机械
